无线农业气象综合监测系统

一、产品介绍

无线农业气象综合监测系统可采集土壤墒情(4层)、土壤温度（4层）、空气温度、空气湿度、光照强度、风向、风速、降水量、大气压、土壤氧气、苗情图片等多种参数，数据可无线上传至云平台。

产品集合了物联网和无线通讯、传感器、人工智能等技术实现了对田间小气侯数据采集与分析，系统通过对数据的综合处理，可根据作物不同类型，不同的生长区域，气象数据变化的关系，广泛应用于农业、林业、草原、生态、公园等场景的小气候监测、辅助病虫测报等，有效解决了农技人员技术应用推广和科学研究等领域的智能化和数字化应用。



二、型号区别

型号	功能特点
TP-WMS-1Z（NL-GPRS-1升级版）	土壤水分、土壤温度、空气温度、湿度、露点温度、光照、风速、风向、降水量、大气压、海拔、传感器可定制

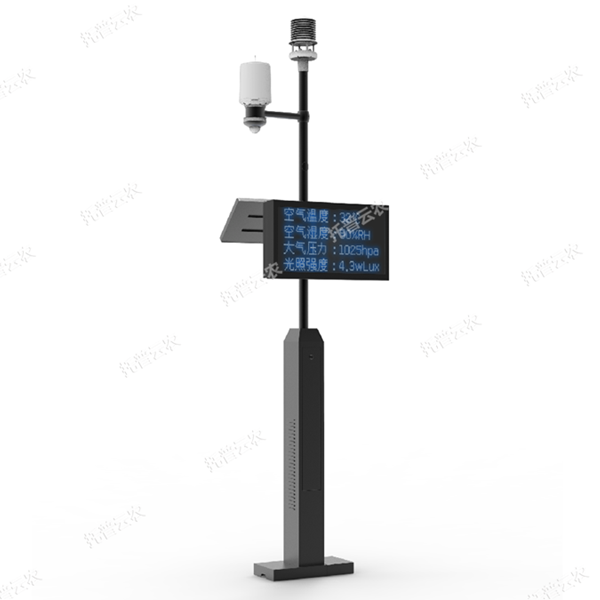

TP-WMS-1P（带LED屏）	土壤水分、土壤温度、空气温度、湿度、露点温度、光照、风速、风向、降水量、大气压、海拔、传感器可定制、标配LED屏



三、功能特点

1、数据采集：可采集土壤墒情(4层)、土壤温度（4层）、空气温度、空气湿度、光照强度、风向、风速、降水量、大气压、土壤氧气、苗情图片等多种参数，数据可无线上传至云平台。

2、数据查看方便：可通过手机或Web端远程管理设备，数据可远程查看，且数据可接入国家级、省级、市级、县级等相关信息监测平台。

3、海拔及防盗定位：自动获取海拔参数和GPS坐标信息，防盗防位移。

4、自带苗情摄像头：可支持动态播放苗情生长过程并自动识别所在范围内作物种类。

5、多种数据传输模式：支持GPRS\CDMA\NBIOT\GSM\4G\5G\WIFI\光纤\网络等多种通讯方式。

6、故障远程诊断：可远程在线诊断电池亏电、传感器故障、信号故障等问题。

7、主机功能：支持配置TF卡，容量可根据实际需要进行配置，可以存储传感器数据，确保长期存储数据不丢失。

8、续航时间长：自动农业气象站采用太阳能或交流供电两种供电方式，内置大容量锂电池，可放置在野外，太阳能供电模式，连续阴雨条件下正常工作≥30天。

9、集成式防腐蚀传感器：土壤温度，水分，盐分一体非金属式传感器，通过PVC导管进行测量， 与土壤无需直接接触。

10、可多维度分析：软件平台可结合历史数据及周边数据进行作物需水分析、根系分析、墒情趋势预测、灌溉行为判断，为农业生产提供数据指导。

软件功能：

1、数据查看方便：平台支持设备数据云端永久存储，每种参数过程曲线趋势，最大值、最小值、平均值均可显示查看，放大、缩小功能。

2、数据展示多样化：数据可生成曲线图与表格等报表形式，平台内数据、图表均可下载，进行数据对比分析及打印，且通过excel、pdf等格式导出数据。

3、区域气象监测：可进行区域气象数据分析应用，气象指标统计，系统可统计活动积温、可照时数、有效积温、到达有效温度天数等。

4、超限预警设置：用户可预置常用作物报警配置，设置最低最高超限值，平台可自动进行数据预警分析。

5、设备远程操作和查看：可通过手机和网页对气象监测站设备基础设置管理与远程控制，并实时查看设备电量、工作状态、故障报警等功能。

6、管理权限可分配：可通过系统用户管理，按权限分配管理者管理权限及设备使用、查看权限；同一台设备支持多人管理。



四、技术参数

测定指标	测量范围	分辨率	误差
土壤温度	-40℃～85℃	0.1℃	±0.5℃
土壤水分	0～100%（体积含水量）	0.1%	±3%（0~50%）
土壤电导率	0-23mS/cm(bulk)	土2%	0.01mS/cm
空气温度	-40℃～120℃	0.1℃	±0.3℃（-40~90℃）
空气湿度	0～100%RH	0.1%RH	±3%RH(0~98%RH)
光照强度	0～200000lux	1Lux	±2%FS
超声波风向	0～360°	1°	±3°
超声波风速	0-60m/s	0.1m/s	±2%m/s
降雨量	0～4mm/min	0.1mm	±0.4mm（≤10mm），±4%（>10mm）
大气压	300-1100hPa	≤0.1hPa	±0.3hPa
土壤氧气	0-30%		0.1%

1、4层土壤监测：0-20cm、 20-40cm、 40-60cm、 60-100cm

电控箱长宽高：250*149.5*375mm

整体长宽高：736*438*3028mm

2、工作环境温度：-30℃～55℃，湿度：5%～98%

3、数据上传频率：出厂默认2h上传一次（后续用户可按需设定）

4、数据采集频率：出厂默认1h采集一次（后续用户可按需设定）

5、LED屏产品尺寸：720*400*120mm

6、LED屏显示尺寸：640*320mm

7、LED屏显示点数：128*64

8、LED屏功率：35W，220V电源直接供电

9、摄像头：像素：200W，图像传感器：2.7英寸
